Технико-эксплуатационные характеристики и инженерные аспекты применения Т-образных кронштейнов в системах наружного освещения

126

Т-образный кронштейн https://pnk-region.ru/product/kronshteyny/t-obraznyy-kronshteyn/ представляет собой несущую статическую конструкцию, предназначенную для механического сопряжения осветительных приборов с вертикальными опорными элементами (мачтами, столбами, колоннами) в системах наружного освещения. Основная инженерная функция данного элемента заключается в обеспечении проектного пространственного позиционирования светильника, определяющего его светотехнические параметры (освещенность, равномерность, коэффициент слепящего действия), и восприятия совокупности эксплуатационных нагрузок.

1. Классификация и конструктивное исполнение

Кронштейны классифицируются по нескольким ключевым параметрам, определяющим область их применения.

1.1. Классификация по методу интерфейса с опорой

• Кронштейны с конической или цилиндрической обечайкой: Конструкция предусматривает монтаж посредством насадки на оголовок конической или граненой опоры. Фиксация осуществляется стяжными болтами через проушины обечайки. Отличается высокой устойчивостью к крутящему моменту.
• Кронштейны с хвостовиком (штыревого типа): Крепление реализуется путем ввода хвостовика (∅ 48, 60, 76, 108 мм) во внутреннюю полость опоры с последующей фиксацией сквозными стяжными болтами. Комплектуется фланцем-заглушкой для гидроизоляции полости.
• Приставные (хомутовые) кронштейны: Универсальная конструкция для опор любого сечения. Крепление к телу опоры производится посредством двух или более силовых хомутов из оцинкованной стали.

1.2. Классификация по количеству точек подвеса световых приборов

Конструкция напрямую коррелирует с количеством и массой устанавливаемого оборудования.

Тип конструкции	Количество точек подвеса (n)	Конфигурация силового элемента	Расчетная область применения
Консольная (однорожковая)	n=1	Одинарная консольная балка	Локальное освещение пешеходных зон, периметров объектов.
Сдвоенная (парная)	n=2	Две параллельные консоли, объединенные усиливающей связью	Освещение проезжей части, парковочных зон. Требует расчета на асимметричную нагрузку.

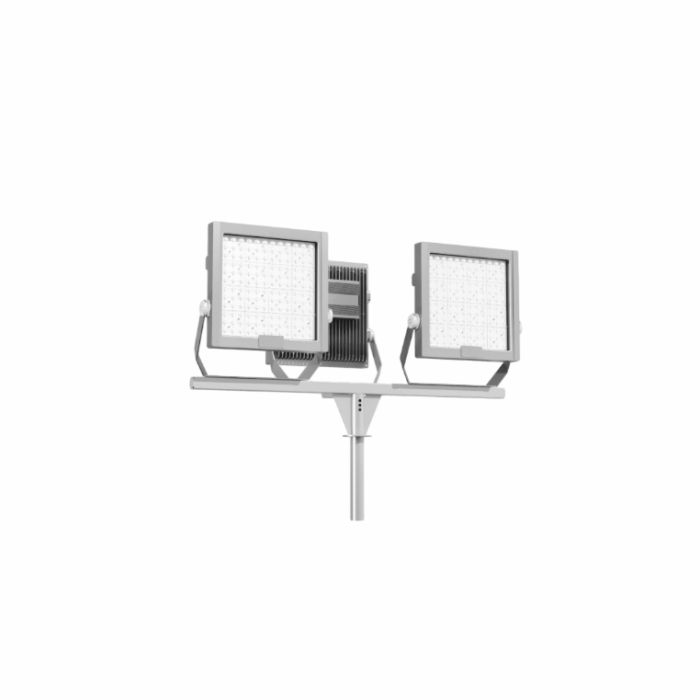

Прожекторная траверса	2 ≤ n ≤ 8 (и более)	Мощная поперечная балка (траверса) с монтажными площадками	Архитектурное, промышленное, спортивное освещение. Расчет ведется на суммарный ветровой парус и массу приборов.

2. Материаловедение и коррозионная защита

2.1. Базовые материалы

• Сталь углеродистая конструкционная (Ст3, Ст20): Основной материал для силовых элементов. Характеризуется пределом текучести σт ≥ 245 Н/мм². Требует обязательного нанесения барьерно-электрохимического покрытия.
• Алюминиевые сплавы (АД31, АМг6): Применяются в облегченных или декоративных конструкциях. Уступает стали в пределе прочности и модуле упругости, подвержен ползучести.
• Сталь нержавеющая аустенитного класса (AISI 304, AISI 430): Оптимальный, но высокобюджетный выбор для агрессивных сред (приморские регионы, промышленные зоны). Обладает высокой коррозионной стойкостью без дополнительного покрытия.

2.2. Системы защиты от коррозии

Для стальных конструкций применяются следующие виды покрытий, регламентируемые ГОСТ 9.307-89 и ГОСТ Р 52246-2004:

• Термодиффузионное цинкование: Формирование железо-цинкового сплава (толщина слоя 40-110 мкм) с адгезией >20 МПа и высокой твердостью. Обеспечивает катодную защиту и устойчивость к абразивному износу.
• Горячее цинкование (ГОСТ 9.307-89): Погружение детали в расплав цинка (450-480 °C). Формирует многослойное покрытие (толщина 50-150 мкм) с превосходной электрохимической защитой. Срок службы в атмосфере типа С1-С3 (по ISO 9223) составляет 50-70 лет.
• Порошково-полимерное напыление: Наносится поверх цинкового слоя (система «цинк+полимер»). Обеспечивает дополнительный барьерный слой и широкую гамму цветов (по шкале RAL).

3. Инженерный расчет и ключевые параметры

Выбор типоразмера кронштейна осуществляется на основе статического и ветрового расчета.

3.1. Геометрические параметры

• Вылет (L) – горизонтальное расстояние от оси опоры до центра светового прибора. Определяет границу светового пятна.
• Высота установки (H) – расстояние от плоскости крепления до оси светильника. Влияет на требуемую защиту от ослепления (UGR).
• Угол наклона консоли (α) – регулируемый параметр для точной коррекции направления светового потока.

3.2. Расчетные нагрузки

Несущая способность кронштейна должна соответствовать условию: ΣP ≤ P_доп, где ΣP – суммарная расчетная нагрузка.

Составляющие нагрузки:

1. Постоянная (P₁): Масса светильника(ей), кабеля, элементов крепления.
2. Временная (P₂): Ветровая нагрузка, рассчитываемая по формуле:
   P_w = Wo * k * C * S, где:
   Wo – нормативное значение ветрового давления (по СП 20.13330),
   k – коэффициент высоты,
   C – аэродинамический коэффициент (для консоли C≈1.4),
   S – площадь проекции конструкции на плоскость, нормальную к ветровому потоку.
3. Климатическая (P₃): Снеговая и гололедная нагрузка (для горизонтальных траверс).

Для стандартных консольных кронштейнов вылетом 1.5-3 м типичная расчетная нагрузка варьируется в диапазоне 50-200 кг.

4. Протокол монтажа и электромонтажные требования

4.1. Этапы монтажа

1. Подготовка опоры: Проверка вертикальности (допуск ≤2 мм/м), зачистка посадочных поверхностей.
2. Предмонтажная сборка: Сборка хомутов или проверка комплектности фланцевого соединения.
3. Подъем и юстировка: Подъем кронштейна с применением такелажного оборудования, временная фиксация, выверка горизонтальности консоли (по ватерпасу).
4. Окончательное крепление: Затяжка всех стяжных болтов динамометрическим ключом с моментом, указанным в паспорте изделия (обычно 45-120 Н·м).
5. Прокладка кабеля: Внутри полого кронштейна должен быть предусмотрен технологический запас кабеля (для компенсации тепловых деформаций) и установлены защитные втулки.

4.2. Требования электробезопасности (по ПУЭ 7 изд.)

• Обязательное наличие контура заземления: Сопротивление растеканию тока заземления должно соответствовать требованиям для электроустановок наружной установки (как правило, ≤30 Ом).
• Степень защиты оболочки (IP): Места ввода кабеля должны иметь степень защиты не ниже IP54 для предотвращения попадания влаги и пыли.
• Механическая защита кабеля: Внутри полых элементов должен использоваться кабель в гофротрубе из самозатухающего полимера.

5. Критерии выбора и технико-экономическое обоснование

1. Анализ условий эксплуатации: Определение климатического района (ветровой и снеговой район по СП), категории атмосферы по агрессивности (ГОСТ 15150).
2. Сверка геометрических параметров: Согласование посадочного диаметра кронштейна и опоры, проверка достаточности вылета для достижения нормативной освещенности (по СП 52.13330).
3. Верификация несущей способности: Запрос у производителя расчетных сертификатов или протоколов испытаний на статическую и динамическую нагрузку.
4. Оценка системы защиты: Для средних и агрессивных сред экономически целесообразно выбирать систему горячего цинкования или цинк-полимер.
5. Полнота конструкторской документации: Наличие паспорта изделия, сертификата соответствия ТР ТС 004/2011 (на низковольтное оборудование) и подробного монтажного чертежа.

Т-образный кронштейн является критически важным силовым и светотехническим компонентом системы наружного освещения. Его корректный подбор, базирующийся на инженерном расчете нагрузок и условиях эксплуатации, а также профессиональный монтаж в соответствии с техническими регламентами являются необходимыми условиями для обеспечения долговечности (срок службы до 50 лет), энергоэффективности и электробезопасности всей осветительной установки. Использование стандартизированных изделий от сертифицированных производителей минимизирует риски отказов и сокращает затраты на жизненный цикл объекта.

Нюансы гидроизоляции узлов крепления Т-образных кронштейнов

Гидроизоляция мест соединения кронштейна с опорой и светильником является обязательным технологическим требованием, продиктованным необходимостью предотвращения коррозии и обеспечения электробезопасности. Проникновение влаги внутрь полых конструкций приводит к электрохимической коррозии металла, обледенению в зимний период, что создает дополнительные механические нагрузки, и сокращает расчетный срок службы узла.

Критические точки влагопроникновения и методы защиты

Основными векторами проникновения атмосферной влаги (дождь, конденсат, снег) являются технологические зазоры и стыки.

• Стык «хвостовик кронштейна – внутренняя полость опоры»:
  • Проблема: Зазор между вставленным хвостовиком и стенкой опоры является прямым каналом для стекания воды внутрь мачты.
  • Решение: Применение фланца-заглушки с интегрированным уплотнителем (например, из EPDM-резины). Уплотнитель создает барьер на торце опоры, а конструкция фланца отводит влагу от зоны стыка.
• Отверстия под крепежные болты:
  • Проблема: Резьбовые отверстия в обечайке или хвостовике, используемые для стяжки, нарушают целостность покрытия и являются точками капиллярного подсоса влаги.
  • Решение: Установка болтов через герметизирующие шайбы (шайбы с резиновым или полиуретановым кольцом) с последующей обработкой соединения нейтральным силиконовым герметиком для наружных работ после окончательной затяжки.
• Кабельный ввод:
  • Проблема: Место входа питающего кабеля в корпус кронштейна или светильника – наиболее уязвимый узел.
  • Решение: Обязательное использование сальниковых кабельных вводов (сальников) соответствующего типоразмера, обеспечивающих степень защиты не ниже IP54/IP65. Кабель внутри полости должен вводиться через герметичную гильзу или манжету.
• Торцы и сварные швы:
  • Проблема: Открытые торцы труб (консоли) и микротрещины в сварных швах накапливают влагу.
  • Решение: Установка глухих торцевых заглушек (пластиковых или металлических) на все открытые полости. Визуальный и при необходимости капиллярный контроль качества сварных швов.

Материалы и технология работ

Для долговечной гидроизоляции должны применяться материалы, совместимые с основным защитным покрытием (цинкованием) и рассчитанные на внешние условия.

Рекомендуемый протокол: Перед монтажом все резьбовые соединения и прилегающие зоны необходимо обезжирить. Герметик наносится на сухую поверхность. После сборки и затяжки всех соединений выполняется финишное покрытие мест стыков и крепежа для создания монолитного барьерного слоя.

Материал / Узел	Назначение	Ключевые требования
Нейтральный силиконовый герметик	Обработка болтовых соединений, стыков заглушек	Адгезия к оцинкованной стали, диапазон рабочих температур -60°C до +150°C, УФ-стойкость.
Лента-герметик (типа «Герлен»)	Уплотнение резьбовых соединений, предварительная герметизация фланцев	Невысыхающая основа, стойкость к атмосферным воздействиям.
Резиновые/EPDM уплотнители	Уплотнение в составе фланцев-заглушек	Морозостойкость, стойкость к озону и деформации.
Сальниковые кабельные вводы	Герметизация кабельного ввода	Степень защиты IP54/IP65, материал корпуса – нейлон или металл, стойкость к ультрафиолету.

Пренебрежение комплексной гидроизоляцией сводит на нет преимущества горячего цинкования и приводит к скрытой коррозии, которая визуально обнаруживается только на этапе значительного ослабления конструкции. Регламентное техническое обслуживание должно включать ежегодный визуальный осмотр состояния герметизирующих покрытий и уплотнителей с их своевременным восстановлением.
