Герметичные стеклопакеты - главное достижение в производстве окон за последние десятилетия. Они отлично сохраняют тепло, защищают от уличного шума и сквозняков.
Именно эта герметичность создает новую проблему: естественный приток воздуха в помещение полностью перекрывается. Дышать становится нечем, на окнах выпадает конденсат, в углах появляется плесень. Приточный клапан на окно - техническое решение этой проблемы.
При подготовке статьи, использовались материалы с сайта: https://teletap.org/okna-i-dveri/pritochnyj-klapan-na-okno-dyhanie-vashego-doma.html
Что такое приточный оконный клапан и зачем он нужен

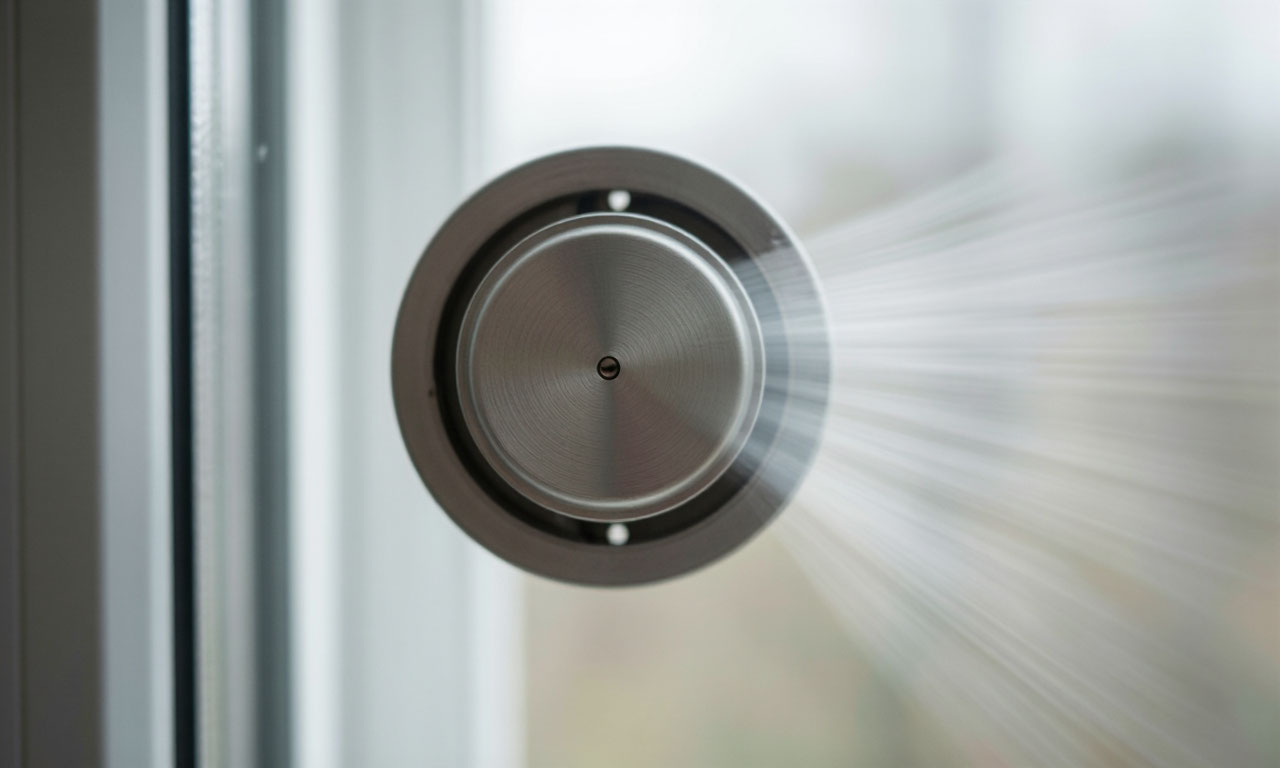

Приточный оконный клапан устройство, которое монтируется в оконную конструкцию для дозированной подачи наружного воздуха в помещение. В отличие от открытой форточки, клапан работает постоянно, не создавая сквозняков и не снижая резко температуру в комнате. Он восстанавливает естественную вентиляцию, которая была нарушена установкой герметичных стеклопакетов.
Принцип работы основан на перепаде давления между улицей и помещением. Воздух снаружи поступает через входное отверстие, проходит через канал в профиле и выходит внутрь через регулируемую заслонку. Никаких вентиляторов и электродвигателей в конструкции нет - клапан работает исключительно за счет естественной тяги вытяжной вентиляции.
Ситуация, когда клапан необходим: в помещении становится душно уже через час после проветривания; на окнах регулярно появляется конденсат, особенно в углах и по нижнему краю; откосы или стены под окном начинают чернеть от плесени; запахи из кухни и санузла не удаляются, а растекаются по всей квартире. Все эти признаки указывают на недостаточный воздухообмен. Вытяжка не работает эффективно, потому что приточный воздух не может поступать через герметичные окна.
Важное условие: приточный клапан не создает тягу. Он только пропускает воздух, если вытяжной канал его засасывает. Перед установкой клапана нужно обязательно проверить работу вытяжки. Поднесите лист бумаги к вентиляционной решетке при закрытых окнах и двери - если бумага не прилипает, вытяжка не работает, и клапан окажется бесполезным.
Основные разновидности конструкций
На рынке представлены четыре основных типа оконных приточных клапанов. Они отличаются по способу монтажа, производительности и цене.
Фальцевые клапаны - самый простой и доступный вариант. Монтаж не требует сверления профиля: часть штатного уплотнителя заменяется на специальный, который создает зазор для воздуха. Производительность обычно не превышает 5 м³/ч го достаточно для спальни или детской, но не для просторной гостиной. Плюсы: низкая цена, установка за 15 минут без специальных инструментов, сохранение шумоизоляции окна. Минус - скромная пропускная способность, отсутствие фильтрации воздуха в базовых моделях.
Щелевые клапаны обеспечивают приток до 20-35 м³/ч, что подходит для большинства жилых помещений. Конструкция состоит из наружного воздухозаборника и внутреннего регулируемого блока, соединенных сквозным каналом в профиле. Требуется фрезеровка отверстия в верхней части створки или рамы. Работа должна выполняться аккуратно, чтобы не повредить армирующий металлический вкладыш внутри ПВХ-профиля. Этот тип клапанов дает хорошую звукоизоляцию и возможность регулировки потока.
Накладные модели рассчитаны на производительность до 100 м³/ч. Их используют в больших офисах, торговых залах или частных домах с панорамным остеклением. Монтаж производится до установки стеклопакета, так как требуется изменение геометрии рамы. Основной минус - серьезное снижение теплоизоляции окна в месте установки. Для уже эксплуатируемых окон этот вариант не подходит без полного демонтажа.
Ручка со встроенным клапаном - эстетичное решение для тех, кто не хочет менять внешний вид окна. Вместо стандартной ручки устанавливается аналогичная по дизайну, но со встроенным воздушным каналом и фильтром. Производительность невысокая, а фильтр требует периодической замены.
Автоматические и ручные системы регулировки
По способу регулировки приточные клапаны делятся на ручные и автоматические.
Ручные модели оснащены заслонкой, положение которой меняется вручную. Летом можно открыть её полностью для максимального притока. Зимой заслонку прикрывают, чтобы уменьшить поток холодного воздуха. Недостаток: человек должен постоянно следить за влажностью и температурой и вручную корректировать настройки. Чаще всего пользователи устанавливают одно положение и больше его не меняют.
Автоматические (гигрорегулируемые) клапаны самостоятельно меняют пропускную способность в зависимости от уровня влажности в помещении. В конструкции используется чувствительный элемент из нейлона или другого материала, который расширяется при повышении влажности и открывает заслонку шире. Когда влажность снижается, элемент сжимается, и клапан прикрывается.
Пример: компания Aereco выпускает клапаны с расходом от 5 до 35 м³/ч при перепаде давления 10 Па. Автоматика реагирует на изменения влажности - если в комнату зашло несколько человек или готовится еда, клапан самостоятельно увеличивает приток свежего воздуха. Зимой, когда влажность обычно ниже, клапан прикрывается и экономит тепло. Это полностью пассивная система, не требующая электропитания.
Пользователи отмечают, что автоматические клапаны действительно работают. Уровень конденсата на окнах снижается, плесень перестает развиваться. Но важно понимать: автоматика реагирует именно на влажность, а не на уровень углекислого газа. Если в комнате много людей, но влажность остается нормальной, клапан не откроется полностью.
Реальная производительность и теплопотери! Данные испытаний
Производители часто указывают в характеристиках лабораторные данные, которые не совпадают с реальными показателями при эксплуатации. Лабораторные испытания проводятся с прямым расположением воздуховодов и идеальными условиями. В реальной квартире воздушный канал имеет повороты, а перепад давления значительно ниже.
По результатам натурных испытаний при перепаде давления 30 Па клапан КИВ-125 показал расход 51 м³/ч. Клапан ЗАО «БФК» при аналогичных условиях - 32 м³/ч. А клапан «Домовент-Оптима», установленный на стене у окна, дал всего 8,9 м³/ч при перепаде 34 Па. Это значительно ниже сертификационных показателей. Установка фильтра снижает расход еще на 57%. Зимой, при закрытой наружной заслонке, расход падает в среднем на 16%.
Теплопотери через приточный клапан неизбежны. Устройство пропускает холодный наружный воздух внутрь помещения, и этот воздух нужно нагревать. Для квартиры площадью 15-20 м² с двумя клапанами дополнительная тепловая нагрузка в Москве при температуре -25°C составит около 0,8 кВт. Для трехкомнатной квартиры с 4-5 клапанами - 1,2-2,0 кВт.
Производители стараются минимизировать дискомфорт. Большинство моделей направляют поток воздуха вверх, под потолок. Холодный воздух смешивается с теплым от радиатора отопления, который обычно расположен под окном, и опускается вниз уже нагретым. При правильной установке сквозняк отсутствует даже зимой. Однако при сильных морозах ниже -20°C пользователи отмечают обмерзание корпуса клапана и образование сосулек на раме.
Влияние на шумоизоляцию окна
Окно с установленным приточным клапаном всегда пропускает больше уличного шума, чем полностью герметичное. Вопрос в том, насколько больше.
Стандартный двухкамерный стеклопакет обеспечивает звукоизоляцию 29-30 дБ. Режим микропроветривания снижает этот показатель на 18-20 дБ - падение колоссальное. При полностью открытой створке звукоизоляция падает до 10 дБ. Приточный клапан - компромиссное решение. Качественный клапан с акустическим козырьком обеспечивает звукоизоляцию на уровне 25-32 дБ в зависимости от модели и типа окна.
Для выполнения норм СП 51.13330.2011 эквивалентный уровень шума в квартире днем не должен превышать 40 дБ, ночью - 30 дБ. Обычное окно с клапаном средней эффективности (характеристика Dn,e,w = 36-40 дБ) при установке в окно с изоляцией 30-32 дБ даст итоговый показатель около 27-29 дБ. Этого недостаточно для ночного времени в районах с интенсивным движением.
Производители предлагают специальные шумозащитные клапаны с увеличенной длиной воздушного канала и дополнительными звукопоглощающими вставками. Например, клапан VT1300 с характеристикой Dn,e,w = 42 дБ при установке в окно с изоляцией 40 дБ дает итоговую звукоизоляцию 32,2 дБ. Это лучше, чем микропроветривание, но хуже, чем полностью закрытое окно.
Пользователи на практике подтверждают: шум с улицы становится заметнее. Один из отзывов: «После установки клапана сразу стал слышен шум машин, завывание ветра, разговоры и крики людей. Это особенно неприятно в ночное время». К этому постепенно привыкаешь, но полного сохранения тишины ожидать не стоит.
Особенности монтажа разных типов
Установка фальцевого клапана - самый простой вариант для самостоятельного монтажа. Вам понадобятся острый канцелярский нож, отвертка, карандаш и сам клапан в комплекте с новым уплотнителем и саморезами.
Клапан всегда ставится в верхней части створки. Это принципиально: только в верхнем положении холодный воздух успевает смешаться с теплым от радиатора и не создает сквозняков по полу. Разметьте длину клапана на верхнем торце створки. На отмеченном участке аккуратно вырежьте штатный уплотнитель, который прилегает к раме.
Нож должен идти ровно, не царапая пластик. В образовавшийся паз вставьте специальные прокладки из комплекта - они создадут зазор для воздуха. Снимите с корпуса защитную пленку и приложите его к створке сверху. Закрепите саморезами через монтажные отверстия по краям. Закройте створку и проверьте, не мешает ли клапан прилеганию. Весь процесс занимает 15-20 минут.
Установка щелевого клапана сложнее. Требуется снять створку с петель и с помощью электролобзика или ручного фрезера вырезать сквозное отверстие в профиле.
Важно не повредить армирующий металлический вкладыш. Затем устанавливается внешний воздухозаборник со стороны улицы и внутренний блок со стороны помещения. Стыки герметизируются силиконом. После этого створка навешивается обратно. Без опыта работы с оконными профилями такую установку лучше не выполнять самостоятельно.
Ошибки при монтаже приводят к серьезным последствиям. Установка клапана в нижней части окна гарантирует холодный сквозняк по полу. Негерметичные стыки между клапаном и профилем зимой промерзают с образованием наледи. Наружный козырек, установленный горизонтально, будет забиваться снегом и дождем - отверстия должны смотреть вниз.
Необходимые инструменты для самостоятельной установки
Для установки фальцевого клапана достаточно минимального набора:
- острый канцелярский нож со сменными лезвиями;
- крестовая отвертка или шуруповерт с тонкой битой;
- карандаш для разметки;
- сама приточная конструкция в комплекте с уплотнителем и крепежом.
Для монтажа щелевого клапана потребуется больше:
- электролобзик или ручной фрезер по пластику;
- дрель со сверлами по металлу (4-6 мм);
- шуруповерт;
- силиконовый герметик;
- рулетка и угольник;
- монтажная пена для заполнения зазоров вокруг наружного блока.
Производители предупреждают: неквалифицированное сверление профиля может привести к разгерметизации стеклопакета и нарушению работы фурнитуры. Если нет опыта, лучше вызвать специалиста.
Обслуживание и уход! Что нужно знать
Приточный клапан требует регулярного обслуживания. Грязь и пыль накапливаются как на внутренних, так и на наружных элементах, снижая производительность.
Внутренний блок: раз в месяц протирайте выходное отверстие влажной салфеткой. Пыль с регулировочной заслонки удаляйте мягкой щеткой. Не используйте абразивные средства и растворители - они повредят пластик.
Наружный козырек: чистите 1-2 раза в год с помощью пылесоса с узкой насадкой или щеткой. В городах с высокой запыленностью чистку придется делать чаще. Если козырек забился, клапан практически перестает пропускать воздух.
Фильтры (в моделях, где они предусмотрены): требуют замены по графику производителя. Некоторые фильтры можно промывать водой, но большинство - только замена. Игнорирование замены фильтра снижает производительность на 50-60%.
Расчет количества клапанов на комнату
Сколько клапанов нужно установить - вопрос не праздный. От этого зависит, будет ли в помещении достаточно свежего воздуха.
Нормы воздухообмена: на одного человека требуется 30 м³/ч свежего воздуха. Для кухни с газовой плитой норма выше - 60-90 м³/ч. Один щелевой клапан средней производительности дает 20-35 м³/ч в реальных условиях. Производители, например VENTEC, предлагают таблицы подбора: для однокомнатной квартиры площадью 15-20 м² достаточно двух клапанов, для двухкомнатной - 3-4, для трехкомнатной - 4-5.
Практический совет от специалистов: не стремитесь установить максимальное количество клапанов. Лучше поставить один на комнату, пожить с ним пару недель и оценить ощущения. Если по-прежнему душно, конденсат не исчезает - добавить второй. Перебор с количеством клапанов зимой приведет к избыточному охлаждению помещения и росту расходов на отопление.
Важный нюанс: даже без клапана окно никогда не бывает абсолютно герметичным. Из-за деформации профиля и снижения эластичности уплотнителей в морозы окно может давать приток воздуха, сравнимый с работой одного клапана. Особенно это заметно в ветреную погоду. Этот естественный приток нужно учитывать при расчетах.
Сводная таблица характеристик основных типов клапанов
| Тип клапана | Производительность (м³/ч) | Сложность монтажа | Звукоизоляция (дБ) | Ценовой сегмент |
|---|---|---|---|---|
| Фальцевый | до 5 | низкая | ≈ 28-30 | низкий |
| Щелевой | 20-35 | средняя | 25-32 | средний |
| Накладной | до 100 | высокая (до установки окна) | 20-25 | высокий |
| Ручка-клапан | 5-10 | низкая | ≈ 28 | средний |
| Автоматический гигро | 5-35 (регулируемый) | средняя | 26-32 | выше среднего |
Сравнение реальных и паспортных показателей (перепад 30 Па)
| Модель / тип | Паспортная производительность (м³/ч) | Реальная производительность (м³/ч) | Снижение с фильтром (%) | Снижение зимой (%) |
|---|---|---|---|---|
| КИВ-125 | до 65 | 51 | ≈ 55 | ≈ 16 |
| ЗАО «БФК» | до 45 | 32 | ≈ 57 | ≈ 15 |
| Домовент-Оптима (стена) | до 25 | 8,9 | ≈ 60 | ≈ 18 |
| Щелевой клапан (средний) | до 40 | 20-35 | ≈ 57 | ≈ 16 |
| Фальцевый клапан | 5-6 | ≈ 4 | - | ≈ 14 |
Приточный клапан на окно - не волшебное решение всех проблем с вентиляцией, а рабочий инструмент. При правильно выбранном типе, грамотном монтаже и регулярном обслуживании он обеспечивает постоянный приток свежего воздуха без сквозняков и существенных теплопотерь.
Но установка клапана бессмысленна, если вытяжная вентиляция в квартире не работает. Начинать всегда нужно с проверки и восстановления вытяжки.
